ISWD臥式低轉速管道泵說明書

ISWD臥式低轉速管道泵|ISWD低轉速臥式離心泵


發布時間：2018-10-29 08:17:46人氣：694
ISWD臥式低轉速管道泵，其特點是電機轉速低，運行起來能更加平穩，聲音較輕。是我公司科技人員采用ISW型離心泵的改進而成，ISWD為低轉速管道泵，因此在選型時留意同樣的型號，參數較高轉速離心泵而言就不同。在一般管道泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG管道離心泵基礎上派出適用冷水、熱水、高溫、腐蝕性化工泵、油泵。單級循環泵產品具有高效節能、噪音低、性能可靠等優點。本公司生產ISWD型臥式管道離心泵質量保證，廠家直銷。

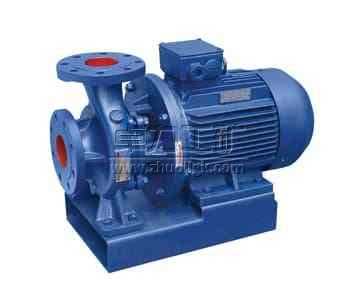

ISWD臥式低轉速管道泵
ISWD臥式管道離心泵型號意義
ISWD低轉速管道泵的型號含義
ISWD低轉速臥式管道泵安裝說明
    1、安裝前應檢查水泵和電機有無損傷，泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免水泵運行時損壞葉輪和泵體。
    2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。
    3、泵與電機是整體結構，安裝時無需找正，十分方便。
    4、當輸送熱水液體時，為了不使泵承受管路的熱變形，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。
    5、泵體兩端法蘭規格均按1．6 M Pa標準確定，所以配備管路時應規格相同。
    6、為了不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝比吸入管截面積大3-4倍的過濾器。
    7、排出管路如裝逆止閥應裝在閘閥的外面。
    8、泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。
    9、為了維修方便和使用安全，在泵的進、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。
    1 0、安裝完畢后盤動泵軸，葉輪應無摩擦和卡死現象。
ISWD低轉速臥式管道離心泵附件尺寸
   隔振器安裝尺寸                    SD型隔振墊0.5基本尺寸
管道泵隔振器安裝尺寸SD型隔振墊0.5基本尺寸
ISWD低轉速臥式管道離心泵安裝方式
1．剛性安裝
管道泵剛性安裝圖

          11KW以上時,隔振器與基礎可鉆膨脹螺栓相聯。說明：7.5KW以下水泵可配隔振墊直接安裝在基礎上。
2．柔性安裝
管道泵柔性安裝圖

 ISW、ISWR、ISWH、ISWB型臥式管道離心泵性能參數
（低轉速1450、970r/min）：
型號
流量
(m3/h)
揚程
(m)
電機功率
(kw)
轉速
(r/min)
40-125(I)
6.3
5
0.55
1450
40-160(I)
6.3
8
0.55
1450
40-160(I)A
5.5
6
0.55
1450
40-200(I)
6.3
12.5
0.75
1450
40-200(I)A
5.8
11
0.55
1450
40-250(I)
6.3
20
1.5
1450
40-250(I)A
5.8
17
1.1
1450
50-125
6.3
5
0.55
1450
50-160
6.3
8
0.55
1450
50-160A
5.5
6
0.55
1450
50-200
6.3
12.5
0.75
1450
50-200A
5.8
11
0.55
1450
50-250
6.3
20
1.5
1450
50-250A
5.8
17
1.1
1450
50-125(I)
12.5
5
0.55
1450
50-160(I)
12.5
8
0.75
1450
50-160(I)A
11
6
0.55
1450
50-200(I)
12.5
12.5
1.1
1450
50-200(I)A
11.2
10
0.75
1450
50-250(I)
12.5
20
2.2
1450
50-250(I)A
11.7
17.5
1.5
1450
50-250(I)B
10
13
1.1
1450
50-315(I)
12.5
32
4
1450
50-315(I)A
11.7
28
3
1450
50-315(I)B
10
21
3
1450
65-125
12.5
5
0.55
1450
65-160
12.5
8
0.75
1450
65-160A
11
6
0.55
1450
65-200
12.5
12.5
1.1
1450
65-200A
11.2
10
0.75
1450
65-250
12.5
20
2.2
1450
65-250A
11.7
17.5
1.5
1450
65-250B
10
13
1.1
1450
65-315
12.5
32
4
1450
65-315A
11.7
28
3
1450
65-315B
10
21
3
1450
65-125(I)
25
5
0.75
1450
65-160(I)
25
8
1.5
1450
65-160(I)A
22
6
1.1
1450
65-200(I)
25
12.5
2.2
1450
65-200(I)A
23.3
11
1.5
1450
65-250(I)
25
20
3
1450
65-250(I)A
22.2
15.8
2.2
1450
65-250(I)B
20
12.8
1.54
1450
65-315(I)
25
32
5.5
1450
65-315(I)A
22.5
26
4
1450
65-315(I)B
20
21
3
1450
80-125
25
5
0.75
1450
80-160
25
8
1.5
1450
80-160A
22
6
1.1
1450
80-200
25
12.5
2.2
1450
80-200A
23.3
11
1.5
1450
80-250
25
20
3
1450
80-250A
22.2
15.8
2.2
1450
80-250B
20
12.8
1.5
1450
80-315
25
32
5.5
1450
80-315A
22.5
26
4
1450
80-315B
20
21
3
1450
80-125(I)
50
5
1.5
1450
80-160(I)
50
8
2.2
1450
80-160(I)A
44.7
6
1.5
1450
80-160(I)B
43.2
5.8
1.5
1450
80-200(I)
50
12.5
4
1450
80-200(I)A
44.7
10
3
1450
80-250(I)
50
20
5.5
1450
80-250(I)A
46
17
4
1450
80-250(I)B
40.5
13
3
1450
80-315(I)
50
32
11
1450
80-315(I)A
46
27.9
7.5
1450
80-315(I)B
40.5
21
5.5
1450
100-125
50
5
1.5
1450
100-160
50
8
2.2
1450
100-160A
46
6
1.5
1450
100-200
50
12.5
4
1450
100-200A
44.7
10
3
1450
100-250
50
20
5.5
1450
100-250A
46
17
4
1450
100-250B
40.5
13
3
1450
100-315
50
32
11
1450
100-315A
46
27.9
7.5
1450
100-315B
40.5
21
5.5
1450
100-125(I)
80
5
2.2
1450
100-160(I)
80
8
3
1450
100-160(I)A
72
6.5
2.2
1450
100-200(I)
80
12.5
5.5
1450
100-200(I)A
72
10
4
1450
100-250(I)
80
20
11
1450
100-250(I)A
75
17.5
7.5
1450
100-250(I)B
69
15
5.5
1450
100-315(I)
80
32
15
1450
100-315(I)A
75
27.5
11
1450
100-315(I)B
70
24
11
1450
100-400(I)
80
50
22
1450
100-400(I)A
75
44
18.5
1450
100-400(I)B
70
38
15
1450
125-125
100
5
2.2
1450
125-160
100
8
4
1450
125-160A
87
6
4
1450
125-200
100
12.5
7.5
1450
125-200A
89
10
5.5
1450
125-250
100
220
11
1450
125-250A
93.5
17.5
7.5
1450
125-250B
87
15
7.5
1450
125-315
100
32
15
1450
125-315A
91
27
11
1450
125-315B
87
24
11
1450
125-400
100
50
30
1450
125-400A
94
44
22
1450
125-400B
87
37.5
18.5
1450
125-200(I)
160
12.5
11
1450
125-200(I)A
143
10
7.5
1450
125-250(I)
160
20
15
1450
125-250(I)A
147
17
11
1450
125-250(I)B
134
14
7.5
1450
125-315(I)
160
32
22
1450
125-315(I)A
150
28
18.5
1450
125-315(I)B
138
24
15
1450
125-400(I)
160
50
37
1450
125-400(I)A
150
44
30
1450
125-400(I)B
138
38
30
1450
150-200
160
12.5
11
1450
150-200A
143
10
7.5
1450
150-250
160
20
15
1450
150-250A
147
17
11
1450
150-250B
134
14
7.5
1450
150-315
160
32
22
1450
150-315A
150
28
18.5
1450
150-315B
138
24
15
1450
150-400
160
50
37
1450
150-400A
150
44
30
1450
150-400B
138
38
30
1450
150-200(I)
200
12.5
15
1450
150-200(I)A
179
10
11
1450
150-250(I)
200
20
18.5
1450
150-250(I)A
187
17.5
15
1450
150-250(I)B
173
14
11
1450
150-315(I)
200
32
30
1450
150-315(I)A
187
28
22
1450
150-315(I)B
173
24
18.5
1450
150-400(I)
200
50
45
1450
150-400(I)A
187
44
37
1450
150-400(I)B
173
37.5
30
1450
200-200
200
12.5
15
1450
200-200A
179
10
11
1450
200-250
200
20
18.5
1450
200-250A
187
17.5
15
1450
200-250B
173
14
11
1450
200-315
200
32
30
1450
200-315A
187
28
22
1450
200-315B
173
24
18.5
1450
200-400
200
50
45
1450
200-400A
187
44
37
1450
200-400B
173
37.5
30
1450
200-200(I)
400
12.5
22
1450
200-200(I)A
358
10
18.5
1450
200-250(I)
400
20
30
1450
200-250(I)A
358
16
22
1450
200-250(I)B
322
13
18.5
1450
200-315(I)
400
32
55
1450
200-315(I)A
374
28
45
1450
200-315(I)B
346
24
37
1450
200-400(I)
400
50
90
1450
200-400(I)A
374
44
75
1450
200-400(I)B
347
38
55
1450
200-400(I)C
320
32
45
1450
250-250
550
20
45
1450
250-250A
490
16
37
1450
250-315
550
32
75
1450
250-315A
515
28
55
1450
250-315B
476
24
45
1450
250-400
550
50
110
1450
250-400A
515
44
90
1450
250-400B
476
37.5
75
1450
300-400
720
50
132
1450
300-400A
662
44
110
1450
300-400B
609
38
90
1450
300-400C
561
33
75
1450
300-460
720
65
200
1450
300-460A
662
55
160
1450
300-460B
609
45
110
1450
300-460C
561
38
90
1450
300-510
720
80
250
1450
300-510A
662
70.5
200
1450
300-510B
609
62
160
1450
300-510C
561
54.5
132
1450
300-235
720
18
55
970
300-235A
657
15
45
970
300-300
720
28
75
970
300-300A
666
24
75
970
300-300B
623
21
55
970
300-380
720
44
132
970
300-380A
666
38
110
970
300-380B
623
33
90
970
350-250
800
20
75
970
350-250A
715
16
55
970
350-315
800
32
90
970
350-315A
748
28
75
970
350-315B
692
24
75
970
350-400
800
50
160
970
350-400A
750
44
132
970
350-400B
697
38
110
970
400-400
1080
12.5
55
970
400-400A
966
10
45
970
400-500
1080
20
90
970
400-500A
966
17
75
970
400-500B
935
15
55
970
400-625
1080
32
132
970
400-625A
996
27
110
970
400-625B
935
24
90
970
500-400
1200
12.5
75
970
500-400A
1073
10
55
970
500-500
1200
20
110
970
500-500A
1106
17
90
970
500-500B
1040
                                       15
75
970
500-625
1200
32
160
970
500-625A
1106
27
132
970
500-625B
1040
24
110
970

ISWD臥式管道離心泵（曲線圖譜）
ISW型臥式管道離心泵（曲線圖譜）
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）


卓力工礦是國內知名ISWD臥式低轉速管道泵生產廠家，有豐富的經驗為客戶提供高品質的ISWD臥式低轉速管道泵及完善的售后服務，如果您想了解最新ISWD臥式低轉速管道泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：ISWD臥式低轉速管道泵發貨時間？ ISWD臥式低轉速管道泵售后保障？ ISWD臥式低轉速管道泵訂貨需要提供什么信息？
